Modul 3 – Planung und Design
Lektion 3: Lichtplan und Visualisierung
Du hast nun ein Lichtkonzept, das Hand und Fuß hat – aber wie bringst du es jetzt auf Papier? Oder besser gesagt: in einen professionellen Lichtplan, mit dem du in die Vorbereitung und Programmierung starten kannst.
Let’s map the light!
Video-Empfehlung
Auch Lichtdesigner Mike Wood war sehr fleißig während der Pandemie. Hier ist ein wundervoller Mitschnitt einer seiner zahlreichen Webinare, die er während der Corona-Krise hochgeladen hat.
Was ist ein Lichtplan?
Ein Lichtplan (auch: Light Plot oder Lichtstellplan) ist eine technische Zeichnung, die alle Scheinwerfer, ihre Positionen, Ausrichtungen, Farben, Gobos, Kanäle und mehr beinhaltet.
Er ist das zentrale Kommunikationsmittel zwischen Lichtdesigner, Technikteam und Produktion.

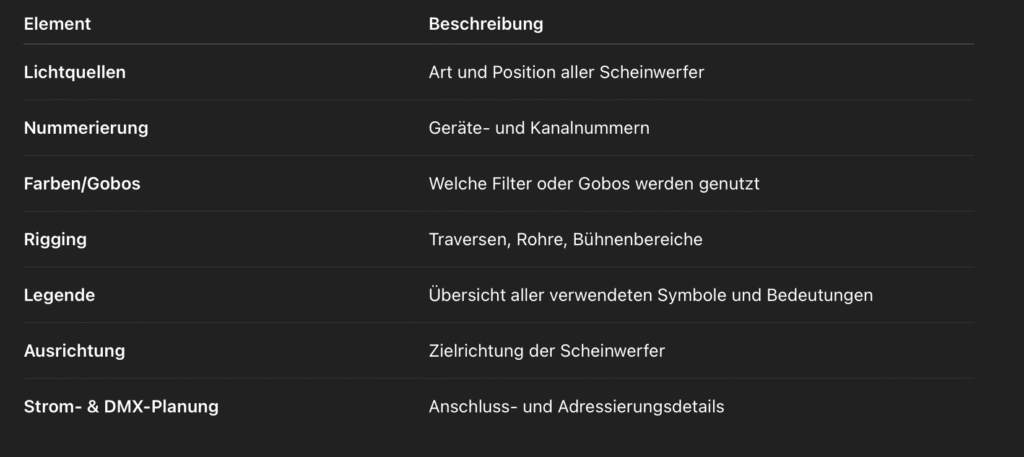

Bestandteile eines Lichtplans
ElementBeschreibungLichtquellenArt und Position aller ScheinwerferNummerierungGeräte- und KanalnummernFarben/GobosWelche Filter oder Gobos werden genutztRiggingTraversen, Rohre, BühnenbereicheLegendeÜbersicht aller verwendeten Symbole und BedeutungenAusrichtungZielrichtung der ScheinwerferStrom- & DMX-PlanungAnschluss- und Adressierungsdetails
Visualisierung & Planungstools

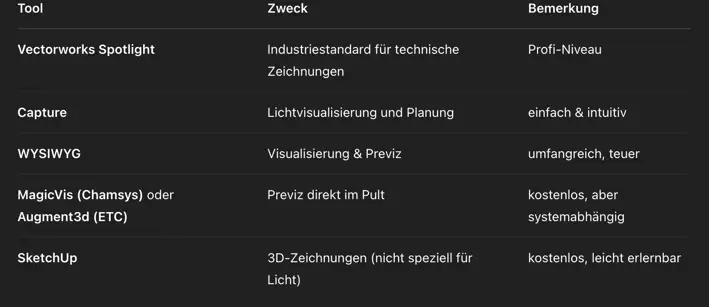

Software-Optionen:
So erstellst du deinen Lichtplan
Venue-Plan importieren (PDF oder DXF)
Traversen & Bühnenaufbau einzeichnen
Scheinwerfer platzieren (nach Konzept/Stimmungsmatrix)
Kanalnummern, Farben, Gobos, Adressen zuweisen
Legende und Maßstab hinzufügen
PDF oder DXF exportieren & mit Team teilen
Bonus: Visualisierung
Mit Tools wie Capture oder Vectorworks Vision kannst du dein Lichtdesign in 3D simulieren, bevor du es aufbaust. Mega hilfreich, um:
Looks zu testen
Zeiten zu sparen
dem Regieteam deine Vision zu zeigen
Pre-Programming vorzubereiten
Zusammenfassung
Ein Lichtplan ist dein technisches Rückgrat für die Show
Nutze klare Zeichnungen, gute Legenden und ordentliche Dokumentation
Visualisierung bringt dein Design auf die nächste Stufe – besonders bei komplexeren Shows
Unterstütze meine Arbeit
Wenn dir der Kurs gefällt und du mich bei der Weiterentwicklung unterstützen möchtest:
Ausblick: Modul 4 – Lektion 1
Grundlagen der Lichtsteuerung
→ In Modul 4 steigen wir in die Technik ein! Du lernst, wie Lichtsteuerung grundsätzlich funktioniert: von DMX über Universen bis zu Adressierung – und wie Pulte mit deinen Geräten kommunizieren. Technik? Wird easy. Versprochen.
