Modul 4: Lichtsteuerung und Pulte - Lektion 1
Lektion 1: Grundlagen der Lichtsteuerung
Mike Weidemann
4/7/2025
Modul 4 – Lichtsteuerung und Pulte
Lektion 1: Grundlagen der Lichtsteuerung
Was bringt dir das schönste Design, wenn du’s nicht kontrollieren kannst?
In dieser Lektion erfährst du die Basics der Lichtsteuerung – ganz entspannt erklärt. Damit du endlich weißt, was DMX, Adressierung und Universen eigentlich bedeuten.
Spoiler: Es ist weniger Magie als du denkst – und du wirst’s lieben!
Video-Empfehlung
Ich habe euch hier mal ein Video über die neue Flagship-Serie "Apex" von ETC beigefügt um einen Überblick über ein modernes Hardware-Lichtpult und deren Features zu bekommen.
Was ist Lichtsteuerung überhaupt?
Lichtsteuerung ist das System, mit dem du deine Scheinwerfer bedienst – ob Moving Lights, LED-Pars oder konventionelle Kannen.
Das passiert (meistens) über ein Protokoll namens: DMX512.
DMX512 einfach erklärt
DMX steht für Digital Multiplex und ist ein Standard, mit dem Steuersignale über ein Kabel an deine Geräte geschickt werden.
Ein DMX-Signal besteht aus 512 sogenannten Kanälen (Channels). Jeder Kanal überträgt eine Zahl von 0 bis 255 – was z. B. 0 % bis 100 % Helligkeit entspricht.

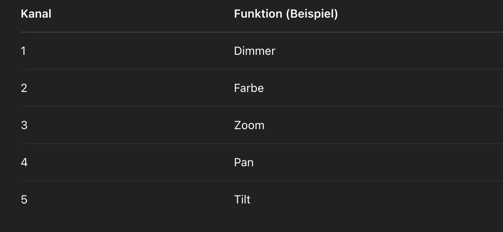

Ein Kanal = eine Funktion:
Moderne Geräte belegen oft viele Kanäle – deshalb brauchst du eine saubere Adressierung.
Adressen & Universen
DMX-Adresse = Startpunkt deines Geräts im DMX-Universum
DMX-Universum = 512 Kanäle
Beispiel:
Ein Gerät braucht 12 Kanäle → Startadresse = 1
→ Belegt: 1–12
→ Nächstes Gerät sollte dann bei Adresse 13 starten
Wenn du mehr als 512 Kanäle brauchst (z. B. bei vielen LEDs oder Moving Lights), nutzt du ein zweites Universum.
Verkabelung
DMX-Signale gehen von Gerät zu Gerät – in einer Linie, wie eine Kette:
Pult → Gerät 1 → Gerät 2 → Gerät 3 → ...
Und das Ganze am besten mit:
5-poligem XLR-Kabel (Standard) oder 3-poligem bei einfacheren Setups
Abschlusswiderstand (Terminator) am Ende der Kette, um Störungen zu vermeiden
Steuerpulte vs. Software
Du kannst Licht steuern mit:
Das Prinzip bleibt dasselbe:
Ein Fader steuert den Dimmer → ein Befehl → DMX-Kanal → Gerät reagiert.
Pro-Tipp: Mach dir 'nen Plan!
Wenn du Geräte adressierst oder patchst:
Notiere dir Startadressen
Halte Kanalbelegungen fest
Markiere Universen sauber → Das spart dir mega viel Stress beim Aufbauen!
Zusammenfassung
DMX = die Sprache der Lichtgeräte
512 Kanäle pro Universum – clevere Planung ist alles
Adressen geben an, wo dein Gerät „zuhört“
Alles läuft über Kabel oder Netzwerke vom Pult aus
Unterstütze meine Arbeit
Wenn du was gelernt hast und mich unterstützen willst:
Oder trage dich in den Newsletter ein, um keinen Kurs mehr zu verpassen.
Ausblick: Modul 4 – Lektion 2
Einführung in Lichtpulte (und deren Funktionsweise)
→ In der nächsten Lektion schauen wir uns konkret an, wie ein Lichtpult tickt: Welche Elemente gibt’s? Was sind Submaster, Cues und Presets? Und wie steuerst du deine erste Szene?
Get ready to push some faders!
